Спецификация и тестирование систем с асинхронным интерфейсом



Модели требований и поведения в унифицированной архитектуре теста


Унифицированная архитектура теста определяет набор компонентов тестовой системы, область ответственности каждого компонента, а также основные правила взаимодействия этих компонентов. В данном разделе мы рассмотрим унифицированную архитектура теста, в той ее части, которая связана с оценкой корректности поведения целевой системы.

В технологии UniTesK поведение целевой системы рассматривается как набор отдельных, не связанных между собой взаимодействий. Соответственно, задача оценки корректности поведения целевой системы декомпозируется на частные задачи оценки корректности отдельных взаимодействий.

За оценку корректности взаимодействий отвечает специальный компонент тестовой системы - оракул. Этот компонент генерируется автоматически на основе описания модели требований в виде спецификации целевой системы. Модель поведения целевой системы строится динамически и за это отвечает другой компонент тестовой системы - медиатор. Оракул и медиатор являются одними из основных элементов унифицированной архитектуры теста. Рассмотрим их подробнее.

Медиаторы отвечают в тестовой системе за всю работу с целевой системой. Основными задачами медиатора являются оказание тестового воздействия на целевую систему и построение модели поведения целевой системы. Эти задачи тесно связаны, так как в синхронном случае любое взаимодействие начинается с оказания тестового воздействия или стимула. Ответная реакция целевой системы является другой составляющей взаимодействия. Кроме этого, взаимодействие характеризуется пресостоянием и постсостоянием.

Унифицированная архитектура теста предполагает неявное построение пресостояния и постсостояния. Тестовая система содержит модельное состояние, в котором хранятся текущие значения переменных состояния, определенных в спецификации целевой системы. Соответственно, значения переменных состояния, хранящиеся в модельном состоянии до оказания стимула, считаются пресостоянием, а значения этих переменных после оказания стимула - постсостоянием. За синхронизацию модельного состояния с внутренним состоянием целевой системы отвечает медиатор.


Исходя из этого, работа медиатора строится по следующему алгоритму. Получив указание подать стимул x
X, медиатор преобразует его в вызов интерфейсной функции целевой системы со значениями входных параметров, соответствующих данному стимулу. Затем медиатор получает ответную реакцию целевой системы, преобразуют ее в модельное представление y
Y и возвращает ее обратно. Кроме этого, медиатор синхронизирует модельное состояние с внутренним состоянием тестируемой системы после оказания тестового воздействия.

В некоторых случаях значения переменных модельного состояния могут быть вычислены на основе достоверных знаний о внутреннем состоянии тестируемой системы. Тогда тестовая система может во время тестирования не только проверять требования к внешнему поведению целевой системы, но и контролировать ее внутреннее состояние. Это позволяет упростить локализации ошибок, так как некорректное изменение внутреннего состояния одной интерфейсной операцией может проявиться на внешнем поведении целевой системы только после многих вызовов других операций.

Тестирование с использованием достоверных знаний о внутреннем состоянии целевой системы называется тестированием с открытым состоянием. В противном случае, тестирование называется тестированием со скрытым состоянием. Технология UniTesK поддерживает оба этих подхода.

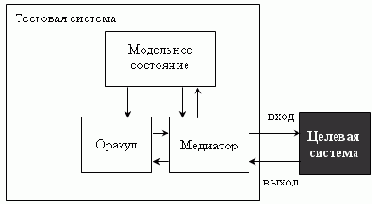

Рисунок 3.Механизм работы оракула и медиатора

При тестировании с открытым состоянием медиатор вычисляет модельное состояние непосредственно на основе знаний о внутреннем состоянии целевой системы. Если при тестировании системы, реализующей функциональность целочисленного стека, медиатор читает текущее состояние стека, не используя тестируемые функции, то это пример тестирования с открытым состоянием.

Если же доступ к внутреннему состоянию невозможен, то модельное состояние вычисляется, исходя из предположения о корректном поведении целевой системы и дополнительных знаний о ее реализации. В примере со стеком медиатор может не иметь доступа к текущему состоянию стека и тогда он будет вынужден вычислять это состояние, основываясь на предположении, что целевая система работает корректно.





Если требования к целевой системе определяют единственное постсостояние, для данных пресостояния, стимула и реакции, то проблем с неопределенностью модельного состояния после оказания тестового воздействия не возникает. В противном случае, в медиаторах необходимо использовать дополнительные знания о конкретной реализации, чтобы правильно вычислить текущее модельное постсостояние.

Согласно унифицированной архитектуре теста основным потребителем сервисов, предоставляемых медиатором, является оракул. Именно он просит медиатор подать стимул x и получает от него реакцию y. Задача оракула заключается в оценке корректности отдельного взаимодействия с целевой системой относительно модели требований.

Технически работа оракулов организована следующим образом. Оракул запоминает все необходимые части текущего модельного состояния v и передает стимул x медиатору. Медиатор оказывает тестовое воздействие, моделируемое посредством стимула x, получает реакцию целевой системы, преобразует ее в модельное представление y и синхронизирует текущее модельное состояние с внутренним состоянием реализации. Оракул, зная сохраненное состояние v, стимул x, реакцию y и текущее состояние v', выносит вердикт о корректности данного взаимодействия.

Оракул генерируется автоматически на основе описания модели требований в терминах предусловий и постусловий интерфейсных операций. Медиатор описывается разработчиком тестов вручную или с помощью техники шаблонов.

Часть архитектуры тестовой системы, разработанной согласно технологии UniTesK, связанная с организацией взаимодействия между медиатором и оракулом представлена на . Здесь стрелками обозначены направления передачи данных между компонентами тестовой системы.

На рисунках и представлены диаграммы взаимодействия UML, иллюстрирующие основные варианты работы этой части тестовой системы при тестировании с открытым и со скрытым состоянием соответственно. Работа оракула начинается с получения указания осуществить тестовое воздействие, моделируемое посредством стимула x.От кого именно поступает данное указание, в настоящий момент не рассматривается. Дальнейшая последовательность взаимодействий оракула, медиатора и целевой системы происходит так, как рассматривалось ранее.



Если требования к целевой системе определяют единственное постсостояние, для данных пресостояния, стимула и реакции, то проблем с неопределенностью модельного состояния после оказания тестового воздействия не возникает. В противном случае, в медиаторах необходимо использовать дополнительные знания о конкретной реализации, чтобы правильно вычислить текущее модельное постсостояние.

Согласно унифицированной архитектуре теста основным потребителем сервисов, предоставляемых медиатором, является оракул. Именно он просит медиатор подать стимул x и получает от него реакцию y. Задача оракула заключается в оценке корректности отдельного взаимодействия с целевой системой относительно модели требований.

Технически работа оракулов организована следующим образом. Оракул запоминает все необходимые части текущего модельного состояния v и передает стимул x медиатору. Медиатор оказывает тестовое воздействие, моделируемое посредством стимула x, получает реакцию целевой системы, преобразует ее в модельное представление y и синхронизирует текущее модельное состояние с внутренним состоянием реализации. Оракул, зная сохраненное состояние v, стимул x, реакцию y и текущее состояние v', выносит вердикт о корректности данного взаимодействия.

Оракул генерируется автоматически на основе описания модели требований в терминах предусловий и постусловий интерфейсных операций. Медиатор описывается разработчиком тестов вручную или с помощью техники шаблонов.

Часть архитектуры тестовой системы, разработанной согласно технологии UniTesK, связанная с организацией взаимодействия между медиатором и оракулом представлена на . Здесь стрелками обозначены направления передачи данных между компонентами тестовой системы.

На рисунках и представлены диаграммы взаимодействия UML, иллюстрирующие основные варианты работы этой части тестовой системы при тестировании с открытым и со скрытым состоянием соответственно. Работа оракула начинается с получения указания осуществить тестовое воздействие, моделируемое посредством стимула x.От кого именно поступает данное указание, в настоящий момент не рассматривается. Дальнейшая последовательность взаимодействий оракула, медиатора и целевой системы происходит так, как рассматривалось ранее.



Оно используется только в модели требований для определения корректности поведения.

В алгоритме оценки корректности поведения функция γ описывает множество допустимых модельных состояний после данного взаимодействия при заданном начальном состоянии системы. Модель требований может допускать большое количество таких состояний, абстрагируясь от деталей реализации описываемых требований. Анализ всех этих состояний может требовать большого количества ресурсов. В то же время, при тестировании конкретной целевой системы может быть известно о деталях поведения данной реализации, на основе которых можно ограничить множество допустимых модельных состояний только теми состояниями, которые будут соответствовать корректному поведению данной реализации. Так как такое ограничение является реализационнозависимым, то оно описывается в медиаторе, а именно в специальном компоненте медиатора, называемом медиатором состояния. Подробнее, назначение медиатора состояния будет рассмотрено при обсуждении работы оракула.



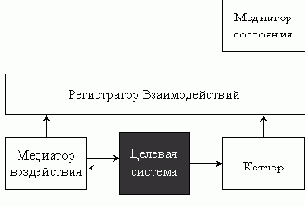

Рисунок 12. Медиатор в универсальной архитектуре асинхронного теста

Устройство медиатора, предназначенного для тестирования асинхронных систем, представлено на рисунке 12. Как и ранее, стрелками здесь обозначены направления передачи данных между компонентами тестовой системы.

Оракул решает задачу оценки корректности поведения тестируемой системы в ходе работы теста. Алгоритм решения этой задачи был представлен в предыдущем разделе. Он учитывает в своей работе все имевшие место взаимодействия с тестируемой системой и связи между ними. Поэтому компонент оракула, реализующий этот алгоритм, мы будем называть гипероракулом. Гипероракул получает от регистратора взаимодействий информацию обо всех взаимодействиях, зарегистрированных в процессе работы теста, и дальше действует согласно алгоритму оценки корректности поведения.

Алгоритм оценки корректности поведения предполагает, что модель требований задана посредством функции γ : V x ( (X x Y)
Z )
2V , однако в действительности модель поведения описывается асинхронной спецификацией { SpecSi | i = 1, …, k; k > 0 }
{ SpecRj | j = 1, …, m; m ≥ 0 }.


Это множество может быть шире множества допустимых состояний, вычисленных γ'' с учетом дополнительных требований. Но только за счет состояний, не удовлетворяющих исходной модели требований.

v
V
p
( (X x Y)
Z )

γ''( v, p )
γ*( v, p )
γ'( v, p )
γ*( v, p )
γ( v, p ) = γ''( v, p )

В простейшем случае, при отсутствии уточнения требований, функция γ* совпадает с функцией подсказки γ'.

Далее мы будем считать, что размерность множества γ*( v, p ) не превышает 1. Это требование является ограничением на область применимости архитектуры. Заметим, что данное ограничение выполняется для всех детерминированных моделей требований и, кроме того, оно выполняется для недетерминированных моделей требований, если требования к тестируемой реализации могут быть уточнены до достижения детерминированности.

Итак, гипероракул вычисляет вместо функции γ ее модификацию γ''( v, p ), и это вычисление происходит следующим образом:


  • Гипероракул устанавливает модельное состояние равным v.
  • Гипероракул вызывает оракул воздействия для взаимодействия p.
  • Оракул воздействия вычисляет предусловие взаимодействия p: preS
    R (v,p).
  • Если нарушено предусловие интерфейсной операции-стимула (p
    X x Y), то тестовая система завершает свою работу .
  • Если нарушено предусловие интерфейсной операции-реакции (p
    Z), то оракул воздействия возвращает отрицательный вердикт и результатом вычисления γ'' является пустое множество.
  • Оракул воздействия сохраняет все необходимые части текущего модельного состояния v и вызывает медиатор состояния для взаимодействия p.
  • Медиатор состояния читает текущее модельное состояние v и вычисляет γ*( v, p ).
  • Если γ*( v, p ) пусто, то медиатор состояния возвращает отрицательный вердикт и результатом вычисления γ'' является пустое множество.
  • В противном случае, множество γ*( v, p ) состоит из одного элемента v'.
